हमारा 1500Kvaशुष्क-प्रकार के ट्रांसफार्मरउत्पादन से पहले डिज़ाइन करने की आवश्यकता है, और ट्रांसफार्मर के डिज़ाइन की पुष्टि करते समय, हमें वाइंडिंग और इन्सुलेशन के दो पहलुओं पर ध्यान देने की आवश्यकता है।
सबसे पहले, पुष्टि करें कि चित्र उत्पादों के उत्पादन के अनुरूप हैं, यह पुष्टि करने के लिए कि इसकी क्षमता सही है और फिर लाइन गेज को देखें, घुमावों की संख्या की पुष्टि करने के लिए लाइन गेज का पता लगाएं। दूसरे, यह पुष्टि करने के लिए कि किस प्रकार की वायरिंग है, उच्च वोल्टेज आरेखण में इसके टैप आउट को देखें, हेड से बाहर निकलने वाले घुमावों की संख्या गिनें, लो वोल्टेज में देखें कि किस प्रकार की वाइंडिंग है, हेड की लंबाई, ट्रांसपोज़िशन की स्थिति, आंतरिक और बाहरी व्यास की वाइंडिंग, आकार का आयाम इत्यादि।
दूसरे, ताना के अंदर कुंडल के अनुसार पेपर ट्यूब कार्डबोर्ड की लंबाई और चौड़ाई की गणना करें, और फिर ड्राइंग संख्या से इन्सुलेशन चित्र के अंत की लंबाई का पता लगाएं, जिसमें तेल चैनल पैड और नालीदार तेल चैनल की मोटाई शामिल है, बदले में, सर्कल के अंत और ऊपरी और निचले लौह योक इन्सुलेशन का पता लगाएं।
| रेटेड क्षमता (केवीए) | उच्च वोल्टेज (केवी) | उच्च वोल्टेज टैपिंग रेंज (%) |
कम वोल्टेज(के.वी) | वेक्टर समूह प्रतीक | नहीं-भार हानि (किलोवाट) |
चालू-लोड हानि(किलोवाट) | नहीं-भार हानि (किलोवाट) |
चालू-लोड हानि(किलोवाट) | लघु-सर्किट प्रतिरोध (%) |
नहीं-करंट लोड करें (%) |
| मॉडल 10 | मॉडल 12 | |||||||||
| 30 | 6 6.3 10 10.5 11 |
±2 × 2.5 या ±5 |
0.4 | Dyn11 या यिन0 |
0.19 | 0.71 | 0.15 | 0.71 | 4.0 | 2.0 |
| 50 | 0.27 | 0.1 | 0.215 | 0.1 | 2.0 | |||||
| 80 | 0.37 | 1.57 | 0.295 | 1.57 | 2.0 | |||||
| 100 | 0.4 | 1.85 | 0.32 | 1.85 | 1.5 | |||||
| 125 | 0.47 | 2.13 | 0.375 | 2.13 | 1.5 | |||||
| 160 | 0.54 | 2.53 | 0.430 | 2.53 | 1.3 | |||||
| 200 | 0.62 | 2.76 | 0.495 | 2.76 | 1.1 | |||||
| 250 | 0.72 | 3.47 | 0.575 | 3.47 | 1.1 | |||||
| 315 | 0.88 | 3.99 | 0.705 | 3.99 | 1.0 | |||||
| 400 | 0.98 | 4.88 | 0.785 | 4.88 | 1.0 | |||||
| 500 | 1.16 | 5.88 | 0.93 | 5.88 | 1.0 | |||||
| 630 | 1.30 | 5.96 | 1.04 | 5.96 | 6.0 | 0.85 | ||||
| 800 | 1.52 | 6.96 | 1.215 | 6.96 | 0.85 | |||||
| 1000 | 1.77 | 8.13 | 1.415 | 8.13 | 0.85 | |||||
| 1250 | 2.09 | 9.69 | 1.67 | 9.69 | 0.85 | |||||
| 1600 | 2.45 | 11.73 | 1.96 | 11.73 | 0.85 | |||||
| 2000 | 3.05 | 14.45 | 2.44 | 14.45 | 0.85 | |||||
| 2500 | 3.6 | 17.17 | 2.88 | 17.17 | 0.7 | |||||

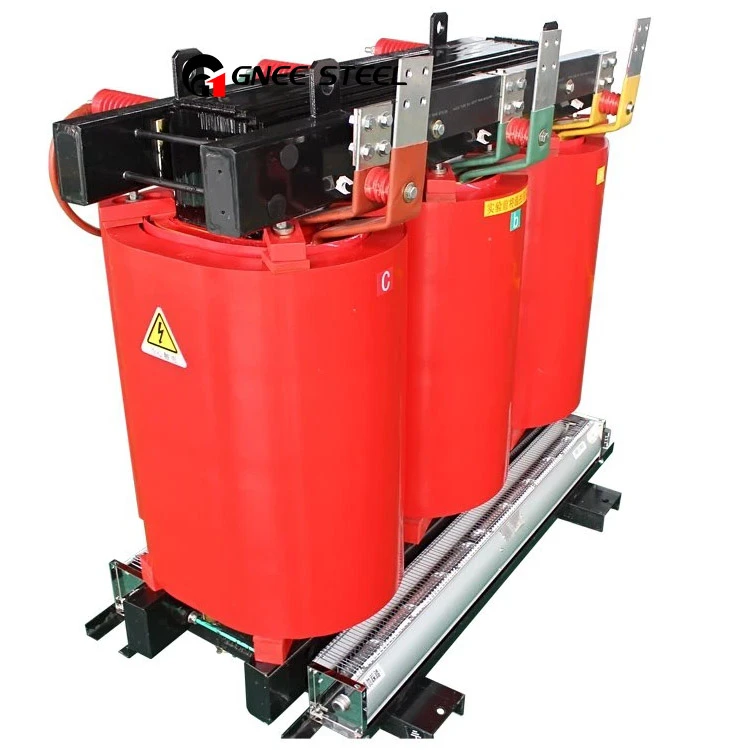

1500 केवीए ड्राई टाइप ट्रांसफार्मर
शुष्क प्रकार के पावर ट्रांसफार्मर की सुविधा
- शुष्क - प्रकार के ट्रांसफार्मर की क्षमता काफी बड़ी है। वितरण प्रणालियों के लिए ड्राई पावर ट्रांसफार्मर 50 और 2,500KVA के बीच क्षमता के साथ बनाए जाते हैं, ड्राई पावर ट्रांसफार्मर 10,000 और 20,000KVA / 35KV के बीच क्षमता वाले और सार्वजनिक भविष्य में बनाए जाते हैं। उत्पादकता और भी अधिक होगी.
सूखे ट्रांसफार्मर का व्यापक रूप से बिजली वितरण प्रणालियों, बिजली संयंत्रों की स्व-उपयोग प्रणालियों, उत्तेजना प्रणालियों, रेलवे, सबवे, घरेलू परमाणु ऊर्जा मशीन पर चलने वाली लोकोमोटिव बिजली आपूर्ति प्रणालियों में उपयोग किया जाता है। सूखे - प्रकार के ट्रांसफार्मर का उपयोग होटलों, स्टेडियमों, पेट्रोकेमिकल संयंत्रों, हवाई अड्डों और ड्रिलिंग रिगों में भी लोकप्रिय रूप से किया जाता है और विशेष रूप से जहां सख्त अग्नि सुरक्षा आवश्यकताएं होती हैं।
- शुष्क - प्रकार के ट्रांसफार्मर ओवरलोड को सहन करने में सक्षम हैं। उन स्थानों के लिए जहां दिन के दौरान लोड एक समान नहीं होता है, जैसे कि प्रकाश व्यवस्था, सांस्कृतिक क्षेत्र, एयर कंडीशनर आदि, शुष्क प्रकार के ट्रांसफार्मर की क्षमता उनकी अधिभार क्षमता का लाभ उठाने के लिए लोड से छोटी होती है। ट्रांसफार्मर का मुख्य सेवा समय ओवरलोड से अधिक या कम होगा। सूखे - प्रकार के ट्रांसफार्मर का उपयोग करके उनकी अतिरिक्त क्षमता को कम करना या अतिरिक्त सूखे - प्रकार के ट्रांसफार्मर की संख्या को कम करना संभव है।
हमारा जीएनईई कारखाना
पैकेजिंग एवं शिपिंग
परीक्षण सृजन
प्रदर्शनी तस्वीरें
ग्राहक यात्रा मामला
जीएनईई टीमें
हमारी कंपनी ने ISO 9001 अंतर्राष्ट्रीय गुणवत्ता प्रमाणन प्रणाली पारित की है, हम ग्राहकों की मांगों को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हमारे क्यूसी कर्मी अनुसंधान एवं विकास टीम के साथ अंतरराष्ट्रीय मानकों का कड़ाई से पालन सुनिश्चित करने के लिए लगातार काम कर रहे हैं। हमारे ग्राहकों तक सामान पहुंचाने से पहले प्रत्येक लॉट का कड़ाई से निरीक्षण किया जाता है और हम ग्राहकों को निरीक्षण प्रमाणपत्र प्रदान करते हैं।
